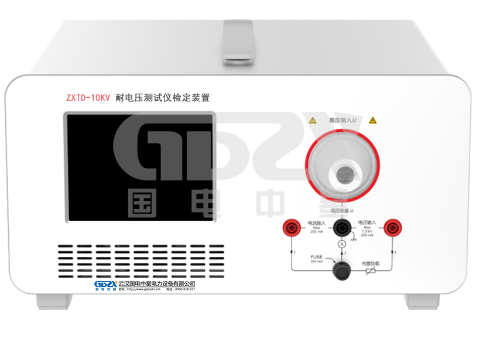

高電壓測試儀器的量值溯源與技術保障——ZXTD-10kV檢定裝置功能解析

在電力設備的生產制造、安裝驗收及日常維護中，耐電壓測試儀是保障電氣安全不可或缺的關鍵設備。其輸出參數的準確性直接關系到被測設備絕緣性能的判斷結果，因此，對耐電壓測試儀本身進行定期、規范的檢定至關重要。本文將以ZXTD-10kV耐電壓測試儀檢定裝置為核心，深入解析其技術特點，并與通用測量方案進行對比，為技術人員在設備選型與量值溯源工作中提供參考。

一、 定位與需求：為何需要專用檢定裝置？

傳統的校準方法可能依賴于標準電壓分壓器和標準電流表等分立設備組合。這種方法不僅接線復雜、效率低下，且在高電壓、小電流的測量場景下，難以兼顧精度、安全性與波形分析等綜合需求。

ZXTD-10kV檢定裝置的出現，正是為了應對這一挑戰。它是一款專用于檢定耐電壓測試儀的集成化設備，其設計目標明確：為10kV及以下、準確度等級為1級/2級的交/直流耐電壓測試儀，提供一站式、高可靠性的檢定解決方案。

二、 核心功能技術深度解析

與通用或分立設備方案相比，ZXTD-10kV在以下幾個核心功能上展現出顯著的技術優勢：

1. 集成化泄漏電流檢定能力

○   技術要點：裝置內置6kΩ~8MΩ的可調電阻負載，可直接模擬不同的泄漏電流狀態。

○   對比優勢：相較于外接可調電阻箱的繁瑣操作，內置負載實現了檢定過程的集成化與快速設置。用戶可直接在裝置上設定阻值，輕松檢定耐壓測試儀的擊穿報警電流閾值，避免了因外接設備引入的接線誤差和安全隱患。

2. 多參數同步測量與波形分析

○   技術要點：在測量交流高壓時，可同步顯示電壓波形并計算失真度；在測量直流高壓時，可同步顯示紋波系數。

○   對比優勢：通用高壓表通常只顯示電壓有效值或平均值，而ZXTD-10kV將“幅值測量”與“波形質量分析”合二為一。這對于判斷耐壓測試儀的輸出電源質量是否達標至關重要，能有效發現電源諧波含量過高或直流穩壓性能不佳等隱蔽問題。

3. 精準的輸出持續時間測量

○   技術要點：可精確測量0.1s~1000s范圍內的電壓輸出持續時間，并允許用戶設置電壓觸發的起始值或結束值。

○   對比優勢：手動計時或使用普通計時器存在人為誤差和觸發不準確的問題。該裝置的電子化計時功能，特別是可設定的觸發閾值，使得對耐壓測試儀“升壓-計時-降壓”整個過程的時序檢定更為客觀、準確。

4. 安全性與人機工程設計

○   技術要點：配備專用高壓測試線，操作界面通過綠色閃爍提示當前檢測項目對應的接線端子。

○   對比優勢：高壓測試中的誤接線風險極高。該裝置的接線提示功能，如同一個內置的“操作向?qū)А?，能有效防止技術人員在復雜的檢定項目中接錯線路，極大提升了操作的安全性與規范性。

三、 關鍵性能指標對比

從技術指標來看，ZXTD-10kV在測量范圍與不確定度上能夠很好地匹配其目標檢定對象。

○   電壓測量：覆蓋100V~10kV，基本不確定度為0.5級（可選配0.2級），完全滿足對1級/2級耐壓測試儀的檢定要求。

○   電流測量：覆蓋0.1mA~25mA，同樣具備0.5級精度，特別是對小至0.1μA電流的分辨力，對于檢定高靈敏度的泄漏電流報警功能尤為重要。

四、 綜合應用場景與選型考量

ZXTD-10kV檢定裝置適用于以下場景：

○   計量機構對送檢的耐壓測試儀進行檢定。

○   電力設備制造企業的品控實驗室，用于對在用的耐壓測試儀進行內部校準。

○   大型工礦企業的設備維護部門，用于安全工器具的周期性校驗。

在與分立方案或其他同類產品對比選型時，技術人員應重點關注：

1.功能集成度：是否將電壓、電流、負載、波形分析、計時等功能集于一體，減少外設依賴。

2.操作安全性：是否具備明確的防誤操作設計和安全防護措施。

3.測量效率：觸控屏、自動量程、向?qū)浇泳€提示等功能是否能顯著提升檢定效率。

4.技術拓展性：如選配更高精度的模塊或大功率負載箱（如文中提到的1000VA負載箱）的能力，以滿足未來可能出現的更高需求。

五、 總結

綜上所述，ZXTD-10kV耐電壓測試儀檢定裝置通過其高度集成化、多參數同步測量和強化安全設計，為耐電壓測試儀的量值溯源提供了一套高效、可靠的解決方案。相較于傳統的分立設備組合方案，它在功能完整性、操作便捷性和安全性上具有明顯優勢。對于需要建立或升級內部檢定能力的技術團隊而言，選擇這樣一款專用的檢定裝置，是保障高壓測試數據準確可信、提升整體工作效率的重要技術決策。
